矿用气动风门控制装置,气动风门闭锁装置采用压缩空气为动力，通过控制按钮使风门打开和关闭。

1、风门A与B的两侧各安装开、关按钮，外侧各加安装解锁、复位按钮。

解锁按钮是在特殊情况需要两道风都打开时使用，使用方法：先打开A门（或B门），再到B门（或A门）外侧长按解锁按钮和开按钮即可。

复位按钮是在行人（或行车）通过A门（或B门）后忘记关闭风门的情况下使用，使用方法：通过透视窗查看对面风门是否关闭，没关闭时注意看是否有行人，无行人时再确定按下复位按钮。

2、两道风门之间可实现“两闭锁”。即其中一道风门打开后，另一道风门可实现气动闭锁和气源闭锁。

3、遇到停止供风时可直接人工打开或关闭风门。

4、调整调速阀门可设定风门开启和关门速度。



矿用气动风门控制装置主要技术参数

气缸直径：100~125mm

使用范围：本产品使用于煤矿井下通风巷使用。

本产品的控制装置和驱动装置可对煤矿原有各种铁质和木质有压风门进行技术改造，且不改原有风门结构。

工作原理：用管网的压缩空气驱动气缸的活塞杆，是活塞杆做往复直线运动，驱动门扇的打开和关闭。其气缸活塞杆的伸缩是通过气路上的各种气动阀、调速阀、控制阀和节流阀等改变压缩空气的进气方向实现控制的。气路上的调节阀用来调整气缸活塞杆的伸缩速度。



装置组成

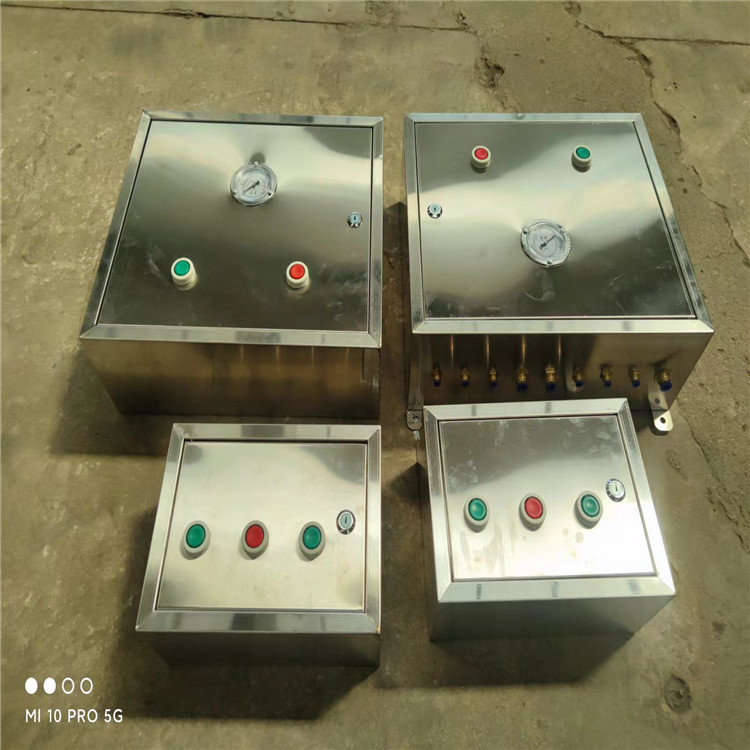

本装置由1.2.3.4.5.6号控制箱，两个气缸组成。

智能通风系统主要由远程智能控制风门、镶嵌智能调节风窗以及智慧通风检测、智能控制局扇与远程智能控制平台等系统和部件组成。智能自控调节风门主要在采区大巷、回风大巷以及联络巷中使用，通过井下环网将智能调节风门、风窗、局扇数据上传、在地面实时显示设备状态，也可通过地面智能控制平台系统依据设定值，自动远程控制风门、风窗的位置（开度），远程控制主扇和局扇，调节风速、风量，满足煤矿安全生产的需要。

系统具有准确度高、灵敏高、运行可靠、稳定和易维护等特点，增强了煤矿安全保障能力。系统实现全数字化传输，具有自诊断、风速、风量、风向异变等报警功能，能够实现数据融合。

系统可以自成体系，独立运行。也可以与其它各种系统（如：煤矿安全监控系统、数字矿山系统等系统）联网完成共享数据。

系统通过挖掘通风系统的历史数据，找出通风规律，指导合理通风，实现通风系统的稳定性、合理性和经济性。
